Jak uniknąć kosztownych błędów przy uruchamianiu nowej linii produkcyjnej?

Wielu kierowników produkcji i inżynierów automatyki staje przed dylematem: jak wdrożyć nową, złożoną linię technologiczną, nie ryzykując uszkodzenia drogich maszyn i unikając wielotygodniowych przestojów związanych z poprawianiem błędów w kodzie PLC? Tradycyjne podejście, gdzie program testuje się dopiero na fizycznym obiekcie, w 2026 roku staje się zbyt ryzykowne i kosztowne.

Rozwiązaniem tego dylematu jest cyfrowy bliźniak – technologia, która pozwala na wirtualne testowanie systemów przed zakupem choćby jednej śruby. Doskonałym przykładem skuteczności tej metody jest projekt „mini fabryki” opracowany przez inż. Dawida Kempinskiego.

Eliminacja „wąskich gardeł” i testy zderzeniowe bez strat

Głównym problemem przy projektowaniu logistyki wewnątrz zakładowej są nieprzewidziane kolizje i spiętrzenia materiału. Dzięki pełnej integracji fizycznych sterowników np. firmy Siemens ze środowiskiem symulacji 3D Factory I/O, możliwe jest odwzorowanie transportu i sekcji sortowania w skali 1:1. Sterownik ten jest integralnie osadzony w środowisku TIA Portal, co znacząco upraszcza zarządzanie projektem, konfigurację oraz diagnostykę. Komunikuje się w czasie rzeczywistym z wirtualnym modelem fabryki poprzez sieć Ethernet z wykorzystaniem protokołu S7 Communication i mechanizmu PUT/GET.

Taka konfiguracja sprawia, że cyfrowy bliźniak nie jest jedynie statyczną animacją, lecz dynamicznym modelem operującym na realistycznej fizyce, uwzględniającym grawitację, kolizje oraz rzeczywiste czasy przejazdów aktuatorów. Pozwala to na:

• Weryfikację logiki sterowania w warunkach niemal identycznych z rzeczywistymi.
• Bezpieczne testowanie scenariuszy awaryjnych i rozpoznanie „wąskich gardeł”.
• Optymalizację prędkości przenośników i sekwencji ruchów manipulatorów.
• Kompleksowe zarządzanie pracą całej wirtualnej fabryki.

Jak zauważa Dawid Kempinski:

„Zastosowanie symulacji pozwala również na szybsze wdrażanie i debugowanie programów PLC, obniżenie kosztów rozwoju systemów automatyki oraz bezpieczne testowanie scenariuszy awaryjnych„.

Sterownik PLC odczytuje stany wirtualnych czujników i wysyła sygnały sterujące do aktuatorów w Factory I/O, co pozwala na weryfikację logiki sterowania w warunkach niemal identycznych z rzeczywistymi. W świecie automatyki możliwość bezpiecznego „rozbicia” wirtualnej maszyny zamiast fizycznego zniszczenia manipulatorów to oszczędność rzędu setek tysięcy złotych.

Kompleksowe modelowanie procesów – od obróbki CNC po magazyn wysokiego składowania

Problemem wielu zakładów jest brak synchronizacji między różnymi etapami produkcji. Projekt Dawida Kempinskiego rozwiązuje to poprzez rygorystyczny podział linii na osiem autonomicznych, lecz ściśle zsynchronizowanych sekcji:

1. Obróbka surowców.
2. Sortowanie i dystrybucja.
3. Montaż (assembly).
4. Transport międzysekcyjny.
5. Dostarczanie planet.
6. Pakowanie.
7. Transport do magazynu i bufor.
8. Magazynowanie (Sekcja ósma).

Cyfrowy bliźniak przygotowany na bazie tych doświadczeń objąć może kompleksowy cykl życia produktu w wielu branżach – od surowca po wysokie składowanie.

Proces rozpoczyna się w sekcji obróbki surowców, gdzie centra CNC przekształcają materiał w gotowe komponenty (podstawy i pokrywy), a następnie przechodzi do sekcji sortowania. Tam czujnik wizyjny identyfikuje kody produktów i kieruje je na odpowiednie linie za pomocą ramion sortujących. Kolejny etap to precyzyjny montaż z wykorzystaniem, gdzie elementy są unieruchamiane przez urządzenia pozycjonujące na czas składania.

Kluczowym, choć często pomijanym w planowaniu aspektem, jest logistyka międzysekcyjna. Specjalnie wydzielona sekcja transportowa dba o odpowiednie odstępy i synchronizację przepływu produktów, zanim trafią one do fazy pakowania. Równolegle, dzięki systemowi windy operującej na dwóch poziomach, do linii dostarczane są palety z pustymi skrzyniami.

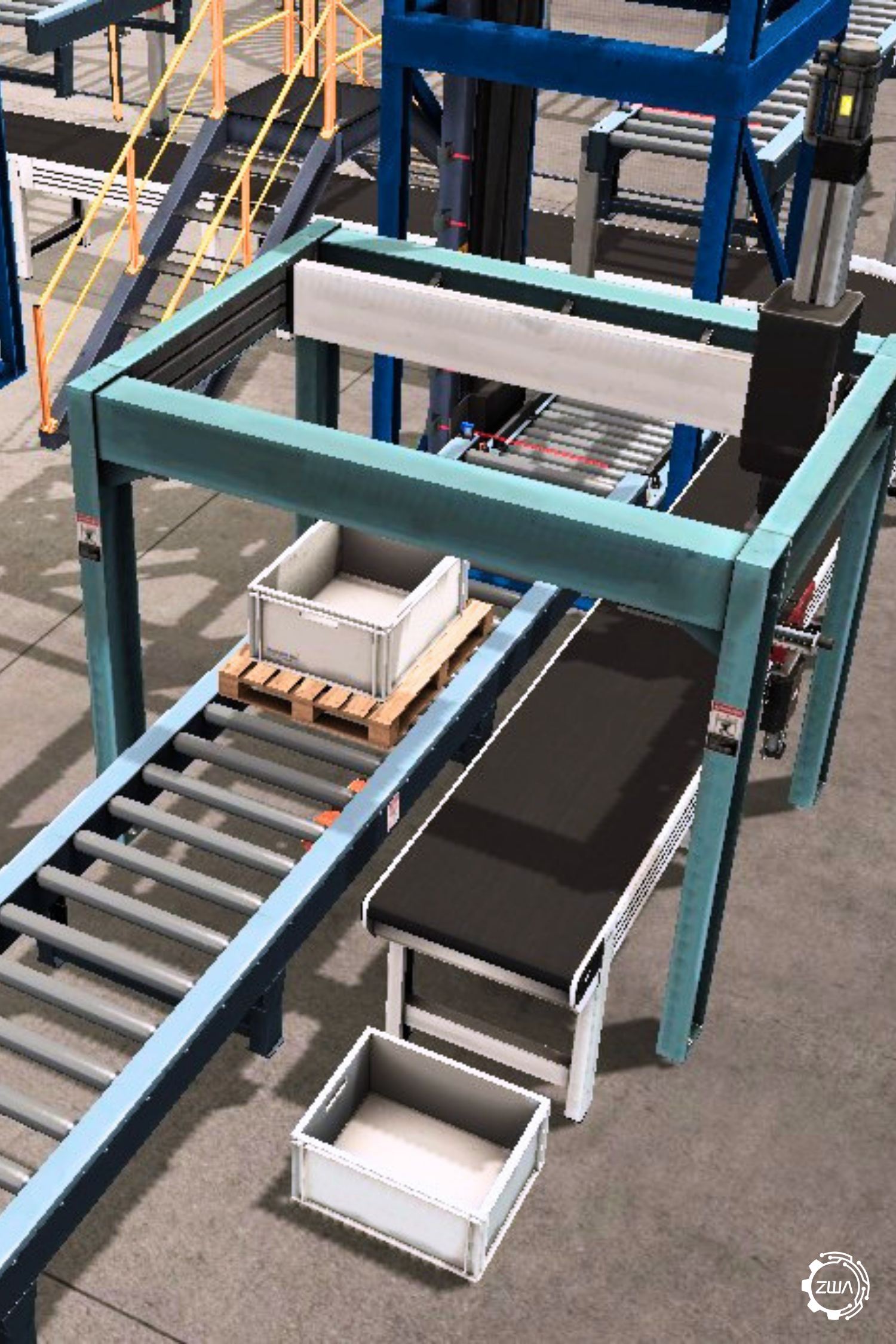

Właściwe pakowanie produktów do skrzyń realizują liniowe urządzenia trzyosiowe, pracujące w ściśle określonej sekwencji ruchów. Zanim gotowy zestaw trafi do składu, przechodzi przez sekcję transportu z buforem. Zastosowanie obrotnicy oraz strefy buforowania jest niezbędne, aby wyeliminować kolizje palet i przygotować je do płynnego odbioru przez system magazynowy.

Finalnym etapem jest sekcja ósma – magazyn wysokiego składowania obsługiwany przez układnicę paletową. To tutaj wdraża się algorytmy takie jak „First-Fit” (pierwsze wolne miejsce), które zarządzają 52 pozycjami składowania w sposób w pełni automatyczny. System nie tylko optymalizuje przestrzeń, odkładając nowe palety w miejsca zwolnione przez wydane towary, ale także sprawnie zarządza procesem wydawania produktów na podstawie zadanej ilości i rodzaju.

Dzięki temu, że cyfrowy bliźniak pozwala na symulację tak szczegółowego, wieloetapowego przepływu, jesteśmy w stanie wyeliminować błędy w logice transportu międzysekcyjnego i buforowania już na etapie koncepcyjnym, gwarantując płynność produkcji nawet przy maksymalnym obciążeniu.

Stabilność kodu i język SCL

Częstym pytaniem programistów jest: jak zachować czytelność przy złożonych operacjach? Kluczem jest oprogramowanie napisane w języku SCL (Structured Control Language), co pozwala na realizację operacji matematycznych i logicznych niemożliwych do przejrzystego zapisania w klasycznym języku drabinkowym.

Sercem systemu jest najbardziej rozbudowana część kodu – Grupa Hardware, która zarządza wszystkimi sekwencjami wykonawczymi linii. Wykorzystać można pełne spektrum możliwości środowiska Siemens TIA Portal w podziale na bloki. Taka struktura wprowadza do projektu nienaganny ład i zapobiega błędom wynikającym z niekontrolowanego dostępu do zmiennych.

Wykorzystanie instrukcji CASE OF oraz precyzyjne zarządzanie krokami (Step) wewnątrz tych bloków zapewnia pełny determinizm systemu – każda faza ruchu odbywa się w ściśle określonym momencie, co potwierdziły testy poszczególnych elementów programu sterującego, jak i ostateczne 30-minutowej pracy ciągłej całego układu.

Praca z tym środowiskiem wymaga analitycznego podejścia do zagadnień projektowych, właściwej interpretacji procesów technologicznych oraz umiejętności implementacji algorytmów sterowania.

Virtual Commissioning – redukcja ryzyka o 90%

Współczesne wyzwania sprawiają, że wirtualne uruchomienie (Virtual Commissioning) mają przewagę nad ryzykownym i często kosztownym podejściem do tradycyjnych uruchomień.

Metodologia Dawida Kempinskiego udowadnia, że testy ostateczne w środowisku wirtualnym redukują ryzyko kolizji podczas fizycznego startu o blisko 90%. Podczas badań wykazano, że choć symulacja może generować błędy wynikające z wydajności sprzętowej komputera (spadki FPS czy lag komunikacyjny), sama logika sterownika PLC pozostaje stabilna i poprawna. Dzięki temu dostarczany kod można uznać za „wypróbowany w boju” w tysiącach wirtualnych cykli.

Dawid Kempinski podsumowuje:

„Opracowana linia funkcjonuje automatycznie i niemal autonomicznie, zgodnie z założeniami projektowymi, co potwierdza poprawność przyjętych rozwiązań projektowych oraz ich implementacji„.

Wykorzystując pojawiające się na rynku nowe rozwiązania do tworzenia wirtualnych środowisk, oferujące coraz szerszą gamę komponentów przemysłowych oraz zaawansowane możliwości ich modyfikacji, możliwe stawać się będzie tworzenie cyfrowych odwzorowań o najwyższym stopniu szczegółowości. Pozwoli to na pełne i wierne odtworzenie nawet najbardziej złożonych układów, dzięki czemu projekty oparte na symulacji będą stanowić fundament budowy nowoczesnych stanowisk technologicznych w niemal każdej branży wytwórczej.

Rozwiązania te znajdują bezpośrednie zastosowanie w sektorze automotive i maszynowym przy precyzyjnym montażu, w branży FMCG i spożywczej do optymalizacji pakowania i sortowania, a także w farmacji, gdzie kluczowa jest wizyjna weryfikacja produktów. Ponadto, zaawansowane algorytmy składowania czynią ten model idealnym wsparciem dla nowoczesnej logistyki i magazynowania (E-commerce), pozwalając na cyfrowe testowanie przepustowości zakładu przed jego fizyczną rozbudową.

Czy wdrożenie cyfrowego bliźniaka się opłaca?

Wdrażanie innowacji w przemyśle 2026 roku nie musi wiązać się z ryzykiem operacyjnym. Wykorzystanie środowisk wirtualnych rewolucjonizuje proces projektowy, oferując bezpieczny poligon doświadczalny, który jest fundamentem zarówno przy projektowaniu nowych fabryk (Greenfield), jak i przy skalowaniu istniejących zakładów o kolejne moduły automatyzacji.

Odpowiedź na pytanie o opłacalność jest jednoznaczna: tak, to inwestycja, która zwraca się na wielu płaszczyznach. Inwestycja w cyfrowego bliźniaka pozwala uniknąć kosztownych błędów przy uruchomieniu nowej linii i zapewnia bezpieczeństwo całej infrastruktury, eliminując ryzyko uszkodzenia fizycznego sprzętu, którego naprawa mogłaby wielokrotnie przewyższyć koszt samej symulacji. Kluczową korzyścią jest możliwość przeprowadzania zaawansowanych modyfikacji oraz testów bez najmniejszej ingerencji w pracującą linię produkcyjną, co gwarantuje niezawodność poszczególnych modułów bez generowania przestojów.

Jako kompletne narzędzie inżynierskie, cyfrowy bliźniak pozwala na optymalizację logistyki i szybkie przezbrajanie linii bez zatrzymywania bieżącej produkcji. Dzięki szybkiemu prototypowaniu czas wdrożenia nowych produktów ulega znacznemu skróceniu, a koszty licencji oprogramowania stanowią jedynie ułamek wydatków, jakie generowałoby fizyczne budowanie i testowanie prototypów. W ostatecznym rozrachunku cyfrowy bliźniak to nie tylko oszczędność pieniędzy, ale przede wszystkim zyskany czas i pewność ciągłości procesów.
